ASME B16.48 तमाशा अंधा निकला हुआ किनारा स्टेनलेस स्टील निकला हुआ किनारा A182 F316 304 316L

उत्पाद वर्णन

तमाशा ब्लाइंड प्लेट का नाम इसलिए रखा गया है क्योंकि यह "8" प्रकार की ब्लाइंड प्लेट की तरह दिखती है।पाइपिंग सिस्टम को अलग करने या जोड़ने के लिए उपयोग किया जाता है।स्पेक्टेक्ल ब्लाईंडएक स्टील प्लेट है जिसकी निश्चित मोटाई दो डिस्क में विभाजित होती है।दो डिस्क फ्लैट स्टील से जुड़ी हैं, जिनमें से एक ठोस डिस्क है, दूसरी एक खोखली अंगूठी है, और इसका आंतरिक व्यास व्यास के समान हैनिकला हुआ.

तमाशा अंधा एक प्रकार का पाइप हिस्सा है, जिसका उपयोग मुख्य रूप से रखरखाव की सुविधा के लिए किया जाता है।विशिष्ट आकार के लिए, आप "8" काले रंग के ऊपरी भाग को पेंट कर सकते हैं।यह आधी अंधी प्लेट और आधी लोहे की अंगूठी है।यह आमतौर पर पाइपलाइन फ्लैंगेस के लिए उपयोग किया जाता है जिसे प्रक्रिया को बदलने की आवश्यकता होती है।सामग्री में मुख्य रूप से कार्बन स्टील, स्टेनलेस स्टील और मिश्र धातु शामिल हैं, जिन्हें पाइपलाइन दबाव ग्रेड और पाइपलाइन माध्यम के अनुसार चुना जा सकता है।

आंकड़ा 8गुप्त उभरा हुआ किनाराआमतौर पर पाइपलाइन सिस्टम में अन्य सुविधाओं या उपकरणों से अलग होने की आवश्यकता होती है।आम तौर पर, तमाशा अंधा खुली स्थिति में होता है ताकि द्रव पाइप से गुजर सके।जब तमाशा अंधा बंद स्थिति में होता है, तो पाइप बंद हो जाता है और द्रव अवरुद्ध हो जाता है।

पाइपिंग सिस्टम का रखरखाव एक कारण था कि तमाशा अंधा को बंद स्थिति में घुमाया गया।तमाशा ब्लाइंड प्लेट के कनेक्टिंग वेब में एक ड्रिल होल होता है।कुछ बोल्टों को ढीला और अलग करें।तमाशा ब्लाइंड प्लेट फ्लैंगेस के बीच घूम सकती है।गैसकेट को बदलने के बाद, बोल्ट को फिर से जोड़ा और बांधा जा सकता है।

अर्थ

यह आमतौर पर बड़े पाइप व्यास वाले पाइपलाइनों पर प्रयोग किया जाता है।सामान्य समय में, निकला हुआ किनारा का एक सिरा पाइप लाइन को अनब्लॉक रखने के लिए जगह घेरता है।यदि आवश्यक हो, तो इसे पाइप लाइन को काटने के लिए दूसरे छोर पर समान मोटाई वाली ब्लाइंड प्लेट से बदल दिया जाता है।अन्य अंधी प्लेटों के अस्थायी प्रतिस्थापन के कारण पाइपलाइनों के जबरन विस्तार से बचें, जो पूरे सिस्टम को प्रभावित करेगा।

आंकड़े

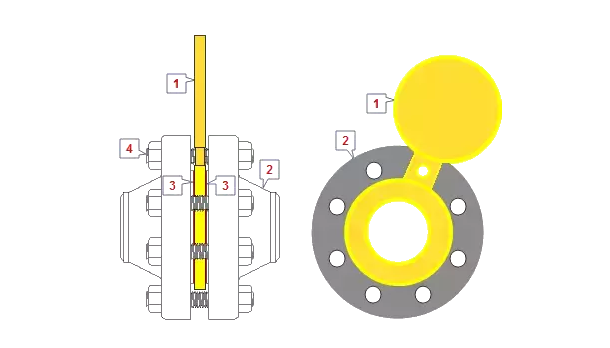

स्थापित करने के लिए कैसे

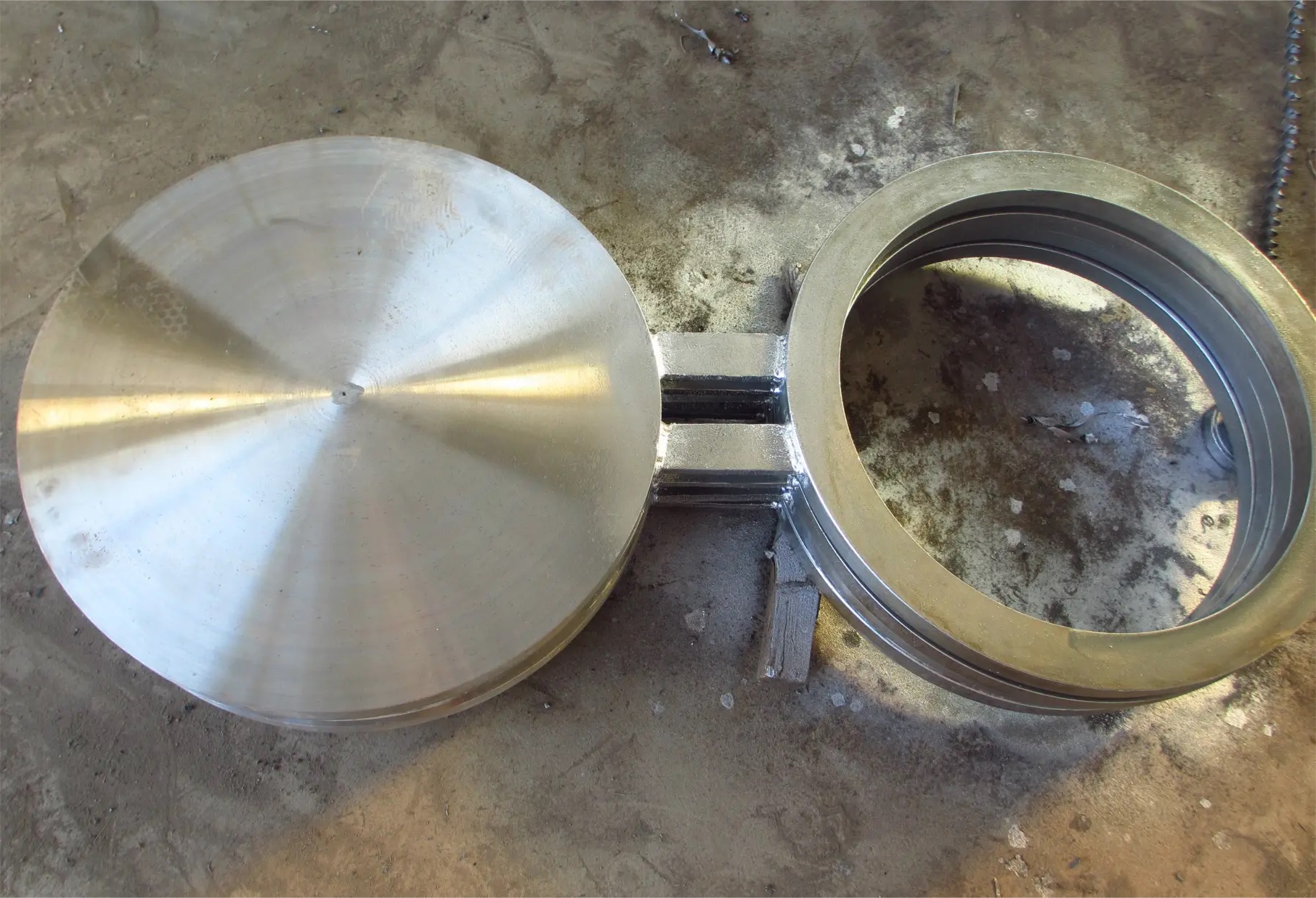

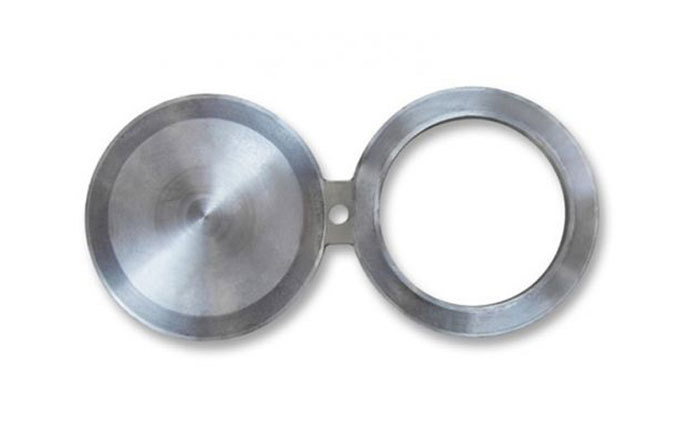

चित्र प्रस्तुति
