ASME B16.48 तमाशा ब्लाइंड निकला हुआ किनारा कार्बन स्टील A105 A694 F70

उत्पाद वर्णन

8-आकार की अंधा प्लेट मुख्य रूप से निरीक्षण और मरम्मत की सुविधा के लिए पाइप भागों का एक प्रकार है।आप "8" के ऊपरी भाग को काले रंग से पेंट करके विशिष्ट आकृति जान सकते हैं।यह आधी अंधी प्लेट और आधी लोहे की अंगूठी है।यह आमतौर पर पाइपलाइन फ्लैंगेस के लिए उपयोग किया जाता है जिसे प्रक्रिया को बदलने की आवश्यकता होती है।सामग्री मुख्य रूप से कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु हैं, और पाइपलाइन दबाव स्तर और पाइपलाइन माध्यम के अनुसार चुना जा सकता है।

हम स्पेक्ट्रल ब्लाइंड का निर्माण कर सकते हैंनिकला हुआप्रमुख आयामी मानकों ASME B16.48 के अनुसार श्रृंखला 150/300/600/900/1500/2500 में विभिन्न प्रकार के संयुक्त चेहरे (RF, FF, RTJ) के साथ।

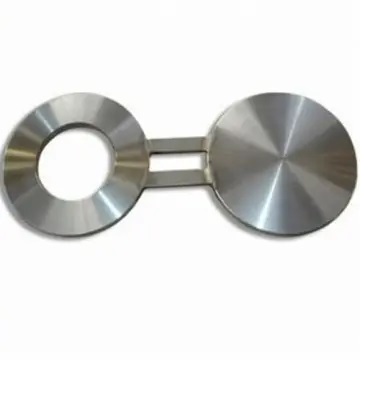

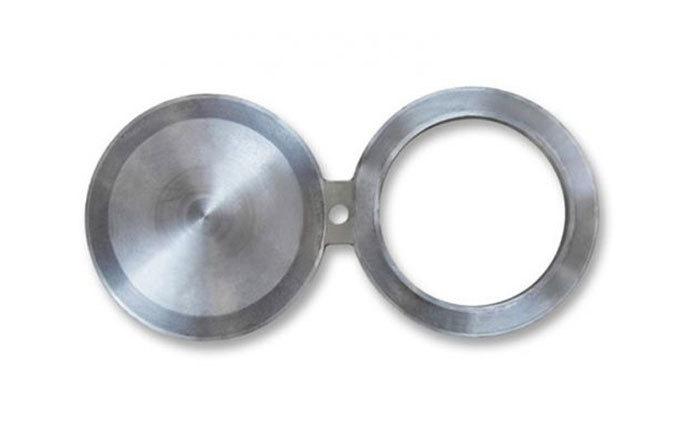

तमाशा अंधा निकला हुआ किनारा, जिसे आकृति 8 निकला हुआ किनारा भी कहा जाता है, जो दो का संयोजन है जिसे सिंगल बाइंड या रिंग स्पेसर के रूप में कार्य करने के लिए घुमाया जा सकता है।इस तरह का निकला हुआ किनारा आम तौर पर धातु का एक टुकड़ा होता है जिसे दो पाइप फ्लैंगेस के बीच फिट करने के लिए काटा जाता है और आमतौर पर दो गास्केट के बीच सैंडविच किया जाता है, एक तमाशा अंधा अक्सर दो धातु डिस्क से बनाया जाता है जो स्टील के एक छोटे से खंड द्वारा एक दूसरे से जुड़े होते हैं।शार्प चश्मे या चश्मे की एक जोड़ी के समान है - इसलिए इसका नाम तमाशा अंधा निकला हुआ किनारा है।ऑपरेशन के दौरान पाइप के माध्यम से प्रवाह की अनुमति देने के लिए अंधा के एक छोर का उद्घाटन होगा और दूसरा छोर रखरखाव के दौरान प्रवाह को अवरुद्ध करने के लिए ठोस है।वे आम तौर पर प्रक्रिया पाइपिंग सिस्टम को अलग करने के लिए एक स्थायी उपकरण के रूप में स्थापित होते हैं।

एक तमाशा अंधा निकला हुआ किनारा का पूरा विचार यह है कि कोई पूरी तरह से सुनिश्चित हो सकता है कि रखरखाव के दौरान वाल्व के माध्यम से किसी भी प्रवाह या रिसाव की संभावना के बिना उपकरण का एक आइटम ठीक से और सुरक्षित रूप से खाली हो गया है।प्रवाह को उपकरण के अन्य मदों की ओर मोड़ा जा सकता है, लेकिन केवल रिक्त स्थान के आसपास से नहीं, क्योंकि यह उपकरण के सुरक्षा कार्य से समझौता करेगास्पेक्टेक्ल ब्लाईंड.निकला हुआ किनारा बोल्ट ढीला करने और स्विंग करने से पहले प्रवाह को बंद करना पड़ता है और दबाव से राहत मिलती है अंधा.

आंकड़े

किश्त

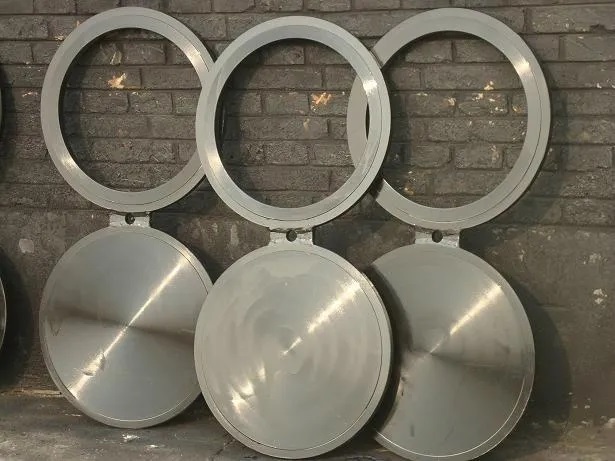

चित्र प्रस्तुति
