डबल स्फेयर मेटल फ्लेक्सिबल जॉइंट्स

उत्पाद परिचय

डबल बॉललचीला रबर संयुक्तरबर की गेंद और अंत निकला हुआ किनारा से बना है।रबर की गेंद प्राकृतिक रबर और नायलॉन कॉर्ड वल्केनाइजेशन से बनी होती है।यह रबर की गेंद की सामग्री को पाइपलाइन की वास्तविक पर्यावरणीय परिस्थितियों के अनुसार समायोजित कर सकता है, ताकि रबर संयुक्त के प्रदर्शन को अधिकतम किया जा सके।रबर संयुक्त उद्योग अपने उद्भव के बाद से पाइपलाइन उद्योग के विकास से अविभाज्य रहा है।रबर संयुक्त कुछ हद तक पाइपलाइन उद्योग के विकास का एक अनिवार्य उत्पाद है, जो यह भी दर्शाता है कि पाइपलाइन उद्योग ने एक नए चरण में प्रवेश किया है।

लचीली डबल-बॉल रबर संयुक्त की निकला हुआ किनारा सामग्री कार्बन स्टील और स्टेनलेस स्टील में विभाजित है।दबाव असर प्रदर्शन और संक्षारण प्रतिरोध के संदर्भ में, स्टेनलेस स्टील सामग्री के अधिक फायदे होने चाहिए, विशेष रूप से कुछ वातावरणों के लिए जहां स्थापना वातावरण अपेक्षाकृत कठोर है, जैसे एसिड और क्षार संक्षारक।स्टेनलेस स्टील निकला हुआ किनारा अपने स्वयं के मूल्य को बेहतर ढंग से प्रतिबिंबित कर सकता है, लेकिन सामान्य पाइपलाइन स्थापना वातावरण में, कार्बन स्टील का उपयोगनिकला हुआ किनारारबर जोड़ों के वर्तमान दबाव वातावरण को पूरी तरह से पूरा करने के लिए पर्याप्त से अधिक है।आख़िरकार,स्टेनलेस स्टील निकला हुआ किनाराकार्बन स्टील फ्लैंगेस से 40 प्रतिशत अधिक है, या इससे भी अधिक है।

प्रभाव

लचीला डबल-गोले रबर संयुक्त पाइपलाइन लाइन पर पूरी तरह से और प्रभावी रूप से थर्मल तनाव के प्रभाव के कारण पाइपलाइन के विस्थापन को अपने स्वयं के लोचदार विरूपण के माध्यम से क्षतिपूर्ति करने के लिए स्थापित किया गया है, विशेष रूप से लंबी दूरी के परिवहन के लिए रबर संयुक्त के विस्थापन मुआवजा प्रभाव पाइपलाइन का अधिक स्पष्ट होगा।दूसरे, रबर संयुक्त भी पाइप लाइन के यांत्रिक कंपन के कारण होने वाले बहु-दिशात्मक विस्थापन को प्रभावी ढंग से कम कर सकता है, इस प्रकार पाइपलाइन संचालन की स्थिरता में कुछ हद तक सुधार होता है, जिससे पाइपलाइन के सेवा जीवन का विस्तार होता है।

प्रदर्शन गुण

1. छोटे आकार, हल्के वजन, अच्छी लोच, सुविधाजनक स्थापना और रखरखाव।
2. स्थापना के दौरान, यह क्षैतिज, अक्षीय और कोणीय विस्थापन का उत्पादन कर सकता है, जो इस तथ्य से सीमित नहीं है कि पाइपलाइन केंद्रित नहीं है और निकला हुआ किनारा समानांतर नहीं है।
3. काम करते समय, यह संरचना के संचरण शोर को कम कर सकता है और इसमें मजबूत कंपन अवशोषण क्षमता होती है।
कार्य तापमान: - 20 ℃ - 115 ℃
काम का दबाव: 0.6-2.5MPa
विस्थापन दिशा: अक्षीय, अनुदैर्ध्य, पार्श्व और कोणीय
व्यास: DN32-DN1000
सामान्य लचीली डबल बॉल रबर ज्वाइंट का उपयोग 15 ℃ ~ 115 ℃ पर हवा, संपीड़ित हवा, पानी, समुद्री जल, तेल, एसिड, क्षार, आदि को संप्रेषित करने के लिए किया जाता है।विशेष लचीला डबल-बॉल रबर संयुक्त का उपयोग उपरोक्त मीडिया या तेल, केंद्रित एसिड, क्षार और ठोस सामग्री को 30 ℃ ~ 250 ℃ से ऊपर ले जाने के लिए किया जाता है। लचीले डबल-बॉल रबर संयुक्त का व्यापक रूप से पानी की आपूर्ति और जल निकासी, पानी के प्रसार में उपयोग किया जा सकता है। , एचवीएसी, पेपर मेकिंग, पेट्रोकेमिकल, जहाज, कंप्रेसर, पानी पंप, पंखा और अन्य पाइपलाइन सिस्टम।

फ़ायदा

इसकी उत्कृष्ट लोच और लचीलापन के कारण, डबल-गोले लचीले रबर संयुक्त का व्यापक रूप से विभिन्न पाइपलाइन मुआवजे में उपयोग किया जाता है, विशेष रूप से विस्थापन निपटान मुआवजे और बिजली संयंत्रों में बड़े-व्यास परिसंचारी पानी के पाइपों की लंबी दूरी की पाइपलाइनों के शोर अवशोषण के लिए।लचीले रबर के जोड़ की आंतरिक परत उच्च गुणवत्ता वाले नायलॉन कमल के बीज के कपड़े से बनी होती है और कठोर स्टील के तार से वेल्डेड रबर की संयुक्त कंकाल की परत होती है, जिसमें यह सुनिश्चित करने के लिए बहुत अच्छी संपीड़ित शक्ति होती है कि रबर के जोड़ को खींचना और फाड़ना आसान नहीं होता है। आवेदन की प्रक्रिया, और विरूपण को कम करने के बाद सामान्य में बहाल किया जा सकता है।नायलॉन कॉर्ड फैब्रिक का उच्च पहनने का प्रतिरोध रबर संयुक्त लचीलापन की गारंटी है, जबकि स्टील वायर रिंग की उठाने की परत रबर संयुक्त संपीड़ित ताकत की गारंटी है।
दोहरे क्षेत्र के लचीले रबर के जोड़ को विशेष रूप से पेटेंट लिफ्टिंग कॉलर के साथ डिज़ाइन किया गया है, जो ग्राहक द्वारा दर्शाई गई एप्लिकेशन स्थिति के अनुसार है, जिसमें बहुत अच्छा प्रभाव प्रतिरोध है और रबर संयुक्त के कमजोर हिस्से की स्थिरता सुनिश्चित करता है।विशेष रूप से जब इसे ऊपर उच्च दबाव में लगाया जाता है, तो द्वितीयक उपकरण को संशोधित करना आवश्यक होता है।

आवेदन

यह डीसल्फराइजेशन टॉवर में हमारे कारखाने के लचीले रबर जोड़ के लिए भी उपयुक्त है क्योंकि यह मजबूत संक्षारण प्रतिरोध के साथ ईपीडीएम उच्च पहनने वाले प्रतिरोधी रबर से बना है और इसमें कुछ संक्षारण प्रतिरोध भी है।इसलिए, लाइम स्लरी पाइपलाइन के मुआवजे की एक महत्वपूर्ण भूमिका है और व्यापक रूप से डिसल्फराइजेशन टॉवर में उपयोग किया जाता है।डबल-बॉल फ्लेक्सिबल रबर जॉइंट को वाटर पंप माउथ पर रिफिट किया जाता है, जिसमें उल्लेखनीय शॉक एब्जॉर्प्शन और शोर में कमी का प्रभाव होता है और यह पाइपलाइन की जकड़न को सुनिश्चित करता है।
क्योंकि रबर का लचीला जोड़ पाइपलाइन के कंपन को अवशोषित करता है, यह कंपन के कारण पाइप लाइन के बोल्ट को नीचे गिरने से रोक सकता है।इसलिए, विस्थापन और निपटान की भरपाई के लिए लचीला रबर संयुक्त सदमे अवशोषण और शोर में कमी के लिए एक बहुत अच्छा विकल्प है।लचीले रबर लचीले जोड़ों का व्यापक रूप से बिजली संयंत्रों, रासायनिक उद्योग और नगरपालिका इंजीनियरिंग में उपयोग किया जाता है।जब रखरखाव कर्मी प्लांट पाइपलाइन परिवहन प्रणाली चला रहे हों, अगर उन्हें पता चलता है कि पाइपलाइन परिवहन प्रणाली की पाइपलाइन की सतह पर छोटी दरारें या सामग्री का रिसाव है, तो उन्हें तुरंत पाइपलाइन या लचीले रबर जोड़ों को बदलने की आवश्यकता होती है, जब इस तरह की स्थिति होती है उच्च दबाव या संक्षारक पदार्थों की पाइपलाइन परिवहन प्रणाली में, खतरे की पीढ़ी को रोकने के लिए पहलू अनुपात के बारे में चिंतित और सतर्क रहना आवश्यक है।

यांत्रिक और रासायनिक उद्योगों में, लचीले रबर जोड़ों की विशेषताएं और कच्चे माल की गुणवत्ता निर्धारित करती है कि पाइपलाइन परिवहन प्रणाली का उपयोग लंबे समय तक किया जा सकता है या नहीं।जब लचीला रबर संयुक्त लंबे समय तक विस्थापन प्राकृतिक वातावरण में काम करता है, तो रबर का बहुलक सूत्र नष्ट हो जाएगा, और लचीला रबर संयुक्त नष्ट हो जाएगा।इस समय, लचीले रबर के जोड़ को समय पर बदलने की आवश्यकता होती है।

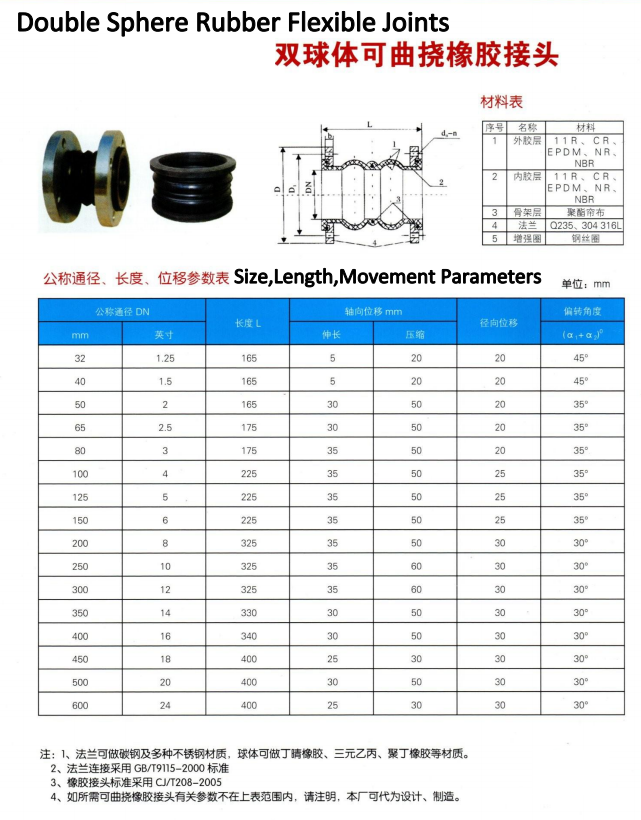

डेटा विवरण
