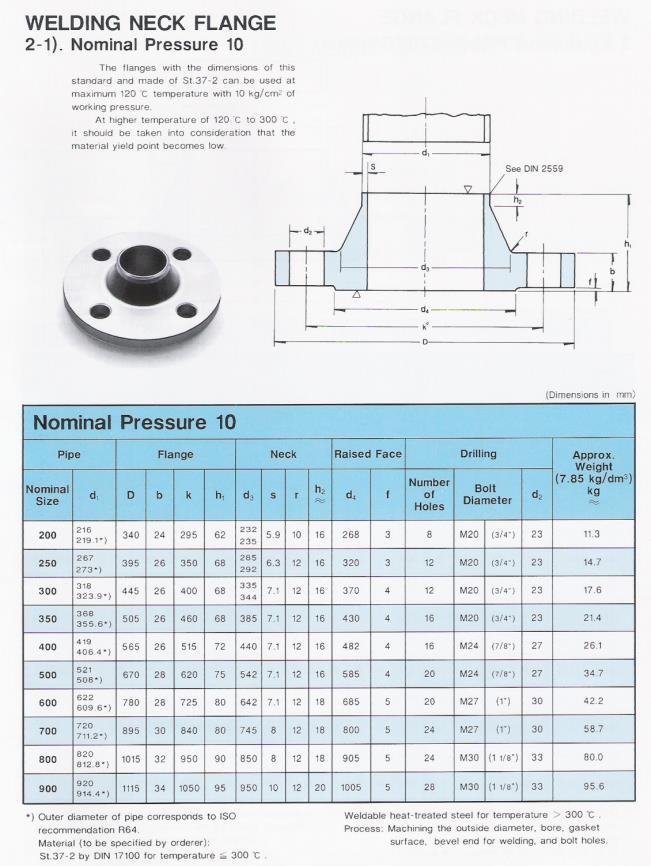

वैल्डिंग नेक फ्लांज | |||||||||
मानक | एएनएसआई | एएनएसआई बी16.5, एएसएमई बी16.47 श्रृंखला ए/बी | |||||||
शोर | जर्मनी 6बार, 10बार, 16बार, 25बार, 40बार | ||||||||
गोस्ट | गोस्ट 12820/12821/12836 | ||||||||
EN1092-1 | EN1092-01/05/11/12/13 | ||||||||
जिस | जेआईएस बी 2220-1984, केएस बी1503, जेआईएस बी 2216 | ||||||||
बीएस4504 | बीएस4504 बीएस10 टेबल डी/ई | ||||||||
सीलिंग सतह प्रपत्र | एफएफ, आरएफ, एम, एफएम, टी, जी, आरजे | ||||||||
सामग्री | एएसटीएम A105 ST37.0 A350 LF2 A694 F60 A694 F70 SS304 SS321 SS316 | ||||||||
नाममात्र का दबाव | DN15-DN2000 | ||||||||
लागू माध्यम | तेल, गैस, पानी या अन्य माध्यम; | ||||||||
तकनीकी | फोर्ज एवं सीएनसी मशीनिंग | ||||||||
डिलीवरी का समय | 15-60 दिन | ||||||||
भुगतान की शर्तें | एफओबी, सीआईएफ | ||||||||
पैकेजिंग | प्लाइवुड मामले |
वेल्ड नेक फ्लैंज (जिसे फ्लैंज नेक भी कहा जाता है) एक सामान्य पाइप कनेक्शन विधि है, जिसका उपयोग आमतौर पर उच्च दबाव, उच्च तापमान या उच्च कंपन वातावरण में किया जाता है। वेल्ड नेक फ्लैंग्स के बारे में हमारे सामान्य बुनियादी ज्ञान के अलावा, निम्नलिखित कुछ कम सामान्य ज्ञान हैं:
की लम्बाईवेल्ड गर्दन निकला हुआ किनाराआमतौर पर मानक है, लेकिन विशिष्ट अनुप्रयोगों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। उदाहरण के लिए, उन पाइपों के लिए जिन्हें थर्मल इन्सुलेशन की स्थापना की आवश्यकता होती है, यह सुनिश्चित करने के लिए एक लंबी निकला हुआ किनारा गर्दन प्रदान की जा सकती है कि इन्सुलेशन पूरी तरह से निकला हुआ किनारा गर्दन को कवर कर सकता है।
न्यूनतम प्रतिरोध और सर्वोत्तम हाइड्रोडायनामिक प्रदर्शन सुनिश्चित करने के लिए फ़्लैंज गर्दन के अंदर का व्यास आमतौर पर पाइप के अंदर के व्यास के समान होता है। हालाँकि, कुछ अनुप्रयोगों में, द्रव प्रवाह पर प्रभाव को कम करने के लिए निकला हुआ किनारा गर्दन के एक छोटे आंतरिक व्यास का उपयोग किया जा सकता है।
मानक नाममात्र व्यास:DN15-DN200
नाममात्र दबाव रेटिंग:पीएन10-पीएन25
फ़्लैंज को डिज़ाइन और चयन करते समय, निकला हुआ किनारा गर्दन कमर और स्टिफ़नर के आकार और स्थान पर विचार किया जाना चाहिए। ये तत्व निकला हुआ किनारा की संरचनात्मक ताकत और कठोरता सुनिश्चित करने के लिए बहुत महत्वपूर्ण हैं।
वेल्ड नेक फ़्लैंज का उपयोग आमतौर पर दो पाइपों या विभिन्न सामग्रियों या आकारों के उपकरणों को जोड़ने के लिए किया जाता है। इस मामले में, निकला हुआ किनारा गर्दन और निकला हुआ किनारा चेहरे के बीच सामग्री अनुकूलता सुनिश्चित की जानी चाहिए और आवश्यकतानुसार आवश्यक रूपांतरण किए जाने चाहिए।
स्थापित करते और अलग करते समयगर्दन बट वेल्डिंग फ्लैंज, सुरक्षा और प्रभावशीलता सुनिश्चित करने के लिए सही अनुक्रम और प्रक्रिया का पालन किया जाना चाहिए। इसमें स्नेहक को सही ढंग से लगाना, बोल्ट को समान रूप से कसना और कसने वाले टॉर्क को एक-एक करके जांचना जैसे कदम शामिल हैं।
1.श्रिंक बैग-> 2.छोटा बॉक्स-> 3.कार्टन-> 4.मजबूत प्लाईवुड केस
हमारे भंडारण में से एक
लोड हो रहा है
पैकिंग एवं शिपमेंट
1.पेशेवर कारख़ाना।
2. परीक्षण आदेश स्वीकार्य हैं।
3. लचीली और सुविधाजनक लॉजिस्टिक सेवा।
4.प्रतिस्पर्धी कीमत।
5.100% परीक्षण, यांत्रिक गुणों को सुनिश्चित करना
6. व्यावसायिक परीक्षण।
1. हम संबंधित उद्धरण के अनुसार सर्वोत्तम सामग्री की गारंटी दे सकते हैं।
2. डिलीवरी से पहले प्रत्येक फिटिंग पर परीक्षण किया जाता है।
3. सभी पैकेज शिपमेंट के लिए उपयुक्त हैं।
4. सामग्री की रासायनिक संरचना अंतरराष्ट्रीय मानक और पर्यावरण मानक के अनुरूप है।
ए) मैं आपके उत्पादों के बारे में अधिक जानकारी कैसे प्राप्त कर सकता हूं?
आप हमारे ईमेल पते पर एक ईमेल भेज सकते हैं। हम आपके संदर्भ के लिए हमारे उत्पादों की सूची और तस्वीरें प्रदान करेंगे। हम पाइप फिटिंग, बोल्ट और नट, गास्केट आदि की आपूर्ति भी कर सकते हैं। हमारा लक्ष्य आपका पाइपिंग सिस्टम समाधान प्रदाता बनना है।
बी) मैं कुछ नमूने कैसे प्राप्त कर सकता हूं?
यदि आपको आवश्यकता है, तो हम आपको निःशुल्क नमूने प्रदान करेंगे, लेकिन नए ग्राहकों से एक्सप्रेस शुल्क का भुगतान करने की अपेक्षा की जाती है।
सी) क्या आप अनुकूलित हिस्से प्रदान करते हैं?
हाँ, आप हमें चित्र दे सकते हैं और हम उसके अनुसार निर्माण करेंगे।
डी) आपने किस देश को अपने उत्पादों की आपूर्ति की है?
हमने थाईलैंड, चीन ताइवान, वियतनाम, भारत, दक्षिण अफ्रीका, सूडान, पेरू, ब्राजील, त्रिनिदाद और टोबैगो, कुवैत, कतर, श्रीलंका, पाकिस्तान, रोमानिया, फ्रांस, स्पेन, जर्मनी, बेल्जियम, यूक्रेन आदि को आपूर्ति की है। (आंकड़े) यहां केवल नवीनतम 5 वर्षों के हमारे ग्राहक शामिल हैं।)
ई) मैं सामान नहीं देख सकता या सामान छू नहीं सकता, मैं इसमें शामिल जोखिम से कैसे निपट सकता हूं?
हमारी गुणवत्ता प्रबंधन प्रणाली डीएनवी द्वारा सत्यापित आईएसओ 9001:2015 की आवश्यकता के अनुरूप है। हम आपके विश्वास के बिल्कुल लायक हैं। हम आपसी विश्वास बढ़ाने के लिए परीक्षण आदेश स्वीकार कर सकते हैं।
