ANSI B16.5 निकला हुआ किनारा पर कार्बन स्टील उच्च दबाव हब स्लिप

संक्षिप्त परिचय

स्लिप-ऑन वेल्डिंग निकला हुआ किनारा का पूरा नाम स्लिप-ऑन वेल्डिंग स्टील पाइप निकला हुआ किनारा है।यह एक निकला हुआ किनारा है जो स्टील पाइप, पाइप फिटिंग आदि को निकला हुआ किनारा में फैलाता है और पट्टिका वेल्ड के माध्यम से उपकरण या पाइप से जोड़ता है।
सीलिंग सतह की विविधता और इसके डिजाइन आकार के फायदों के कारण,गर्दन के साथ स्लिप-ऑन वेल्डिंग निकला हुआ किनाराविकृत होना आसान नहीं है और अच्छा सीलिंग प्रदर्शन है, और व्यापक रूप से उपयोग किया जाता है;
गर्दन के साथ स्लिप-ऑन स्टील पाइप निकला हुआ किनारा का पूर्ण अंग्रेजी नाम: स्लिप-ऑन;एसओ के रूप में संक्षिप्त

समारोह

गर्दन फ्लैट वेल्डिंग निकला हुआ किनारा प्लेट फ्लैट वेल्डिंग निकला हुआ किनारा के समान है, जो स्टील पाइप और पाइप फिटिंग को निकला हुआ किनारा में फैलाता है और पट्टिका वेल्ड के माध्यम से उपकरण या पाइपलाइन से जुड़ता है।
सीलिंग फॉर्मआरएफ, एफएम, एम, टी, जी, एफएफ।
की व्यास सीमागर्दन पर्ची पर वेल्डिंग निकला हुआ किनारा: डीएन 10 ~ डीएन 600।

आवेदन की गुंजाइश

पीएन श्रृंखला पीएन 2.5 ~ पीएन 40;कक्षा श्रृंखला कक्षा 150 ~ कक्षा 1500
निकला हुआ किनारा सामग्री: कार्बन स्टील, लुओमो स्टील, 304, 316, 304L, 316L, 321, 347, CF8C।

फायदे और नुकसान

लाभ:

गर्दन फ्लैट वेल्डिंग निकला हुआ किनाराएक फ्लैट वेल्डिंग निकला हुआ किनारा भी है, क्योंकि इसकी एक छोटी गर्दन है, जो निकला हुआ किनारा की ताकत और निकला हुआ किनारा की असर ताकत में सुधार करता है।तो इसका उपयोग उच्च दबाव वाले पाइपों पर किया जा सकता है।यह न केवल जगह बचाता है और वजन कम करता है, बल्कि यह भी सुनिश्चित करता है कि जोड़ लीक न हो और सीलिंग का अच्छा प्रदर्शन हो;

नुकसान:

प्लेट-प्रकार के फ्लैट वेल्डिंग निकला हुआ किनारा की तुलना में, लागत अधिक है।इसकी आकार विशेषताओं के कारण, परिवहन के दौरान टकराना आसान है।

निकला हुआ किनारा पर कार्बन स्टील पर्ची की सामग्री

कार्बन स्टील निकला हुआ किनारा: ASTM A105,20 #, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70;
आमतौर पर इस्तेमाल की जाने वाली सामग्री 20 #, Q235 और 16Mn हैं।

निकला हुआ किनारा पर पर्ची की उत्पादन प्रक्रिया

1: शुद्ध सामग्री फोर्जिंग, अत्यधिक सटीक खराद प्रसंस्करण।
2: गोल स्टील की पूरी फोर्जिंग प्रक्रिया;
3: काटने का कार्य, गर्मी उपचार, फोर्जिंग और मशीनिंग मरना;

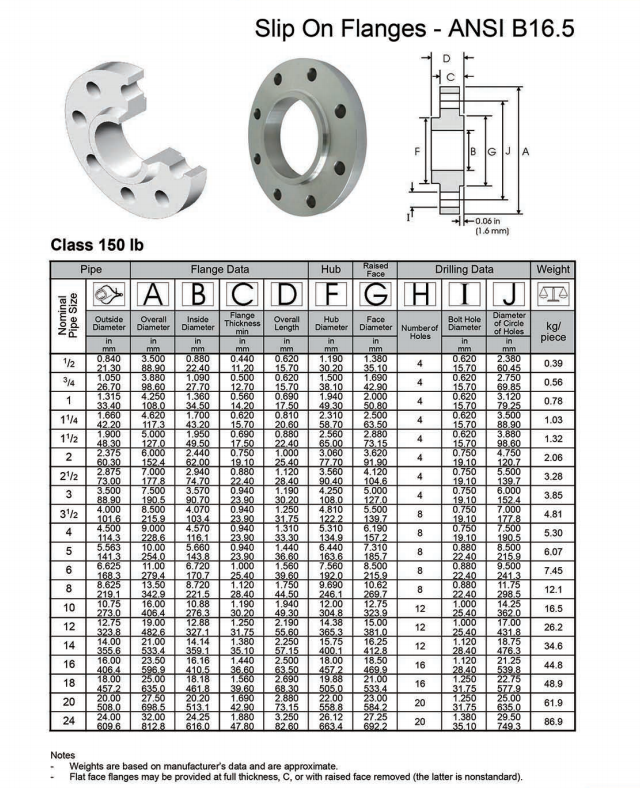

डेटा संदर्भ
