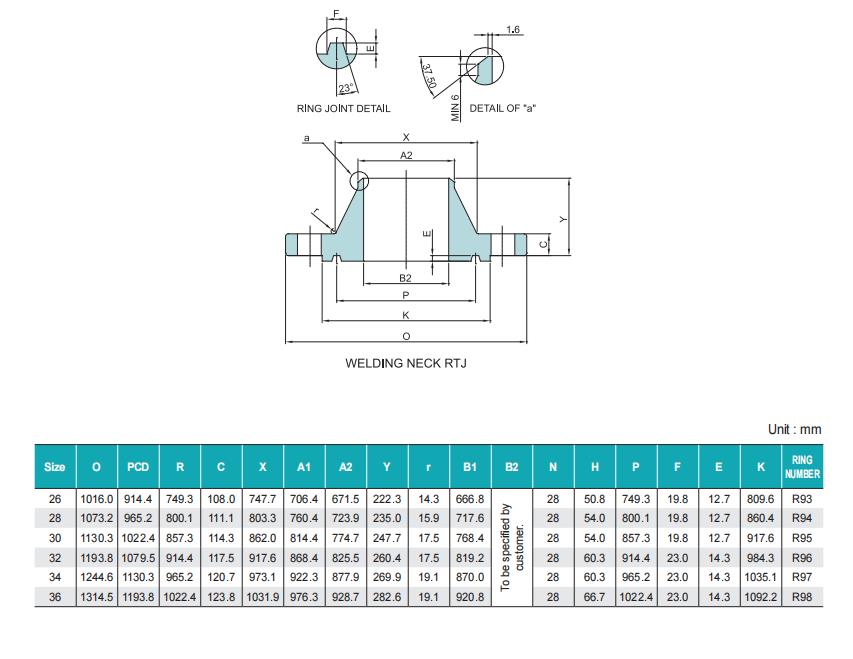

BS3293 वेल्डिंग गर्दन RTJ निकला हुआ किनारा कार्बन स्टील

उत्पाद तथ्य

उत्पाद परिचय

वेल्डिंग गर्दन आरटीजे निकला हुआ किनारा एक प्रकार की गर्दन वेल्डिंग निकला हुआ किनारा कनेक्शन विधि को एक बॉस और परिपत्र नाली के साथ संदर्भित करता है।BS3293 एक मानक विनिर्देश है जिसका उपयोग स्टील बट वेल्डेड फ्लैंगेस के डिजाइन और निर्माण के लिए किया जाता है।RTJ रिंग टाइप जॉइंट का संक्षिप्त नाम है, जिसका अर्थ है रिंग गैसकेट सील।

वेल्डिंग गर्दन आरटीजे निकला हुआ किनारा आमतौर पर तीन भागों में होता है: निकला हुआ किनारा ही, निकला हुआ किनारा वॉशर (आरटीजे वॉशर), और फास्टनर जैसे बोल्ट और नट।इस प्रकार की निकला हुआ किनारा कनेक्शन विधि निकला हुआ किनारा को पाइपलाइन से जोड़ने के लिए बट वेल्डिंग का उपयोग करती है, और निकला हुआ किनारा और निकला हुआ किनारा के बीच एक सील बनाने के लिए आरटीजे गास्केट का उपयोग करती है, जिससे द्रव रिसाव को रोका जा सकता है।

आकार
साथ RTJ का आकारगर्दन वेल्डिंग निकला हुआ किनाराआमतौर पर कनेक्टेड पाइपलाइन या उपकरण के व्यास और दीवार की मोटाई से निर्धारित होता है।उदाहरण के लिए, ANSI B16.5 मानक में, RTJ फ्लैंग्स की आकार सीमा 1/2 इंच से 36 इंच तक होती है, और जोड़ने वाले पाइपों की मोटाई सीमा SCH 10 से SCH 160 तक होती है।

दबाव स्तर
आरटीजे निकला हुआ किनारा की दबाव रेटिंग आमतौर पर उनकी सामग्री और आकार से निर्धारित होती है।ANSI B16.5 मानक में, की दबाव रेटिंगआरटीजे निकला हुआ किनारा150 पाउंड से लेकर 2500 पाउंड तक और अन्य मानकों में भी समान दबाव रेटिंग विकल्प होते हैं।

आवेदन का दायरा
गर्दन वेल्डेड निकला हुआ किनारा आरटीजे आमतौर पर पेट्रोकेमिकल, प्राकृतिक गैस निष्कर्षण, बिजली उत्पादन, जहाज निर्माण और समुद्री उद्योगों जैसे उच्च दबाव और उच्च तापमान वातावरण में पाइपलाइन सिस्टम में उपयोग किया जाता है।वे विभिन्न प्रकार की पाइपलाइनों और उपकरणों को जोड़ सकते हैं, जैसे कि वाल्व, पंप, दबाव पोत, आदि, और विश्वसनीय सीलिंग और कनेक्शन प्रदर्शन प्रदान करते हैं।

फ़ायदा:
1. उच्च दबाव और उच्च तापमान वातावरण में काम करने की आवश्यकताओं का सामना करने में सक्षम
2. उच्च जकड़न और रिसाव की संभावना कम
3. कुंडलाकार सीलिंग सतह का पुन: उपयोग किया जा सकता है

नुकसान:
1. विशेष धातु की अंगूठी गास्केट की आवश्यकता होती है,
2. पूर्व कसने वाले बल जैसे कारकों को कड़ाई से नियंत्रित करना आवश्यक है
3. स्थापना और रखरखाव दोनों को संचालित करने के लिए पेशेवर कर्मियों की आवश्यकता होती है।

इसलिए,BS3293 गर्दन वेल्डेड निकला हुआ किनाराआरटीजे पाइपलाइन सिस्टम के लिए उपयुक्त है जिसके लिए उच्च दबाव, उच्च तापमान, मजबूत एसिड और क्षार जैसी कठोर परिस्थितियों की आवश्यकता होती है, और परिचालन सुरक्षा और पर्यावरण संरक्षण आवश्यकताओं को सुनिश्चित करने के लिए विश्वसनीय सीलिंग उपायों को अपनाने की आवश्यकता होती है।
