एएसएमई/एएनएसआई बी16.5 स्टेनलेस स्टील कार्बन स्टील वेल्डिंग नेक निकला हुआ किनारा

संक्षिप्त वर्णन:

नाम:वेल्डिंग गर्दन निकला हुआ किनारा
मानक: एएनएसआई बी16.5 एएसएमई बी16.5
सामग्री: स्टेनलेस स्टील कार्बन स्टील
विशेष विवरण:एनपीएस 1/2"-24" डीएन15-डीएन1200
नाममात्र दबाव:क्लास150lb-क्लास2500lb
छिद्रों की संख्या:4-20
कनेक्शन मोड:वेल्डिंग
उत्पादन विधि: जाली
स्वीकृति: OEM/ODM, व्यापार, थोक, क्षेत्रीय एजेंसी,
भुगतान: टी/टी, एल/सी, पेपैल

किसी भी पूछताछ का हमें उत्तर देने में खुशी होगी, कृपया अपने प्रश्न और आदेश भेजें।
स्टॉक नमूना निःशुल्क एवं उपलब्ध है

वास्तु की बारीकी

पैकेजिंग एवं शिपिंग

लाभ

सेवाएं

सामान्य प्रश्न

उत्पाद टैग

चित्र प्रस्तुति

उत्पाद तथ्य

प्रोडक्ट का नाम एएनएसआई बी16.5 वेल्डिंग गर्दन निकला हुआ किनारा
आकार 1/2"-24" डीएन15-डीएन600
दबाव क्लास150एलबी-क्लास2500एलबी
छिद्रों की संख्या 4--20
खड़ा हुआ एएनएसआई बी16.5 एएसएमई बी16.5
तकनीकी जाली, कास्ट
सामग्री कार्बन स्टील एएसटीएम A105 ST37.0 A350 LF2 A694 F60 A694 F70
स्टेनलेस स्टील SS304 SS321 SS316
सील सतह एफएफ, आरएफ, एम, एफएम, टी, जी, आरजे
उपयुक्त
मध्यम
तेल, गैस, पानी या अन्य माध्यम
आवेदन पेट्रोकेमिकल उद्योग; विमानन और एयरोस्पेस उद्योग; फार्मास्युटिकल उद्योग; गैस निकास; बिजली संयंत्र; जहाज निर्माण; जल उपचार, आदि।

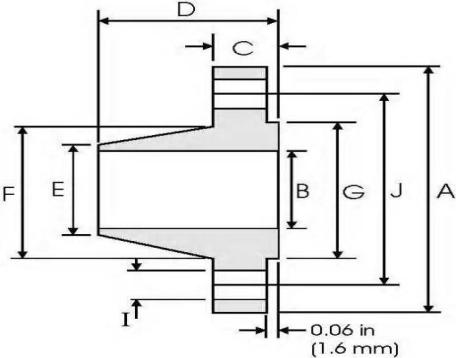

对焊图纸

उत्पाद परिचय

एएसएमई बी16.5 और एएनएसआई बी16.5 स्टील पाइप फ्लैंज और फ्लैंज कनेक्शन के लिए मानक हैं, जिनका उपयोग पाइपिंग सिस्टम में उपयोग किए जाने वाले फ्लैंज के आकार, डिजाइन, सामग्री और परीक्षण की आवश्यकताओं को निर्दिष्ट करने के लिए किया जाता है।
एएसएमई अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स मानक है, और एएनएसआई अमेरिकी राष्ट्रीय मानक है, ये दोनों मानक वास्तव में एक ही मानक के दो संस्करण हैं।इन्हें अब आमतौर पर ASME/ANSI B16.5 मानकों के रूप में जाना जाता है

वेल्डिंग नेक फ्लैंज को नेक वेल्डिंग फ्लैंज भी कहा जाता है, जो पांच भागों से बना होता है: गर्दन, फ्लैंज सतह, स्क्रू होल, बोल्ट और नट, और सीलिंग गैस्केट।लैन कनेक्शन उपकरण, अक्सर पाइप, वाल्व, उपकरण और अन्य घटकों को जोड़ने के लिए उपयोग किया जाता है।

1. गर्दन: इसे वेल्डिंग गर्दन के रूप में भी जाना जाता है, यह निकला हुआ किनारा का एक हिस्सा है, जो आमतौर पर एक बेलनाकार गर्दन अनुभाग से बना होता है, और इसका आकार दो प्रकार का होता है:लंबी गर्दन और छोटी गर्दन.उपयोग की आवश्यकताओं के अनुसार उपयुक्त प्रकार चुनें।
2. निकला हुआ किनारा सतह: पाइप या उपकरण से जुड़ा हिस्सा, आमतौर पर एक सपाट या उभरी हुई गोलाकार सतह।
3. पेंच छेद: निकला हुआ किनारा सतह के किनारे पर स्थित, इसका उपयोग बोल्ट स्थापित करने, कनेक्ट करने और निकला हुआ किनारा ठीक करने के लिए किया जाता है।
4. बोल्ट और नट: दो फ्लैंजों के बीच थ्रेडेड भाग को जोड़ने और ठीक करने के लिए उपयोग किया जाता है।
5. सीलिंग गैसकेट: कनेक्शन के सीलिंग प्रदर्शन को सुनिश्चित करने के लिए दो निकला हुआ किनारा चेहरों के बीच स्थापित किया गया।

विशेषताएँ:
1. उत्कृष्ट सीलिंग प्रदर्शन: गर्दन की प्रसंस्करण और सीलिंग सतह की संरचना विश्वसनीय सीलिंग प्रदर्शन प्रदान कर सकती है, जो उच्च दबाव और उच्च तापमान वातावरण के लिए उपयुक्त है।
2. अच्छी असर क्षमता: गर्दन की संरचना बेहतर असर क्षमता प्रदान कर सकती है, जो इसे उच्च दबाव और उच्च भार वाली कामकाजी परिस्थितियों के लिए उपयुक्त बनाती है।
3. स्थापित करने में आसान: वेल्डिंग कनेक्शन मजबूत है, सेवा जीवन लंबा है, और इसे ढीला करना आसान नहीं है।
4. व्यापक अनुप्रयोग: नेक बट वेल्डिंग फ्लैंज में मजबूत असर क्षमता और सीलिंग प्रदर्शन होता है, और इसका उपयोग आमतौर पर उच्च दबाव, उच्च तापमान या उच्च सीलिंग आवश्यकताओं वाली परियोजनाओं में भी किया जाता है।उदाहरण के लिए, इसका उपयोग अक्सर पेट्रोलियम, रसायन, प्राकृतिक गैस, विद्युत ऊर्जा और अन्य औद्योगिक क्षेत्रों में किया जाता है।

वेल्ड नेक फ्लैंज का उपयोग करते समय, दोनों को रखना आवश्यक हैनिकला हुआपाइप या उपकरण के कनेक्शन सिरे पर भागों को जोड़ा जाना है, और फिर गर्दन को वेल्डिंग करके उन्हें एक साथ ठीक करना है।कनेक्शन प्रक्रिया के दौरान, यह सुनिश्चित करने के लिए कि कनेक्शन पर कोई रिसाव न हो, सीलिंग गैस्केट सही ढंग से स्थापित किया जाना चाहिए।


  • पहले का:
  • अगला:

  • 1.श्रिंक बैग-> 2.छोटा बॉक्स-> 3.कार्टन-> 4.मजबूत प्लाईवुड केस

    हमारे भंडारण में से एक

    पैक (1)

    लोड हो रहा है

    पैक (2)

    पैकिंग एवं शिपमेंट

    16510247411



    1.पेशेवर कारख़ाना।
    2. परीक्षण आदेश स्वीकार्य हैं।
    3. लचीली और सुविधाजनक लॉजिस्टिक सेवा।
    4. प्रतिस्पर्धी कीमत।
    5.100% परीक्षण, यांत्रिक गुणों को सुनिश्चित करना
    6. व्यावसायिक परीक्षण।

    1. हम संबंधित उद्धरण के अनुसार सर्वोत्तम सामग्री की गारंटी दे सकते हैं।
    2. डिलीवरी से पहले प्रत्येक फिटिंग पर परीक्षण किया जाता है।
    3. सभी पैकेज शिपमेंट के लिए उपयुक्त हैं।
    4. सामग्री की रासायनिक संरचना अंतरराष्ट्रीय मानक और पर्यावरण मानक के अनुरूप है।

    ए) मैं आपके उत्पादों के बारे में अधिक जानकारी कैसे प्राप्त कर सकता हूं?
    आप हमारे ईमेल पते पर एक ईमेल भेज सकते हैं।हम आपके संदर्भ के लिए हमारे उत्पादों की सूची और तस्वीरें प्रदान करेंगे। हम पाइप फिटिंग, बोल्ट और नट, गास्केट आदि की आपूर्ति भी कर सकते हैं। हमारा लक्ष्य आपका पाइपिंग सिस्टम समाधान प्रदाता बनना है।

    बी) मैं कुछ नमूने कैसे प्राप्त कर सकता हूं?
    यदि आपको आवश्यकता है, तो हम आपको निःशुल्क नमूने प्रदान करेंगे, लेकिन नए ग्राहकों से एक्सप्रेस शुल्क का भुगतान करने की अपेक्षा की जाती है।

    सी) क्या आप अनुकूलित हिस्से प्रदान करते हैं?
    हाँ, आप हमें चित्र दे सकते हैं और हम उसके अनुसार निर्माण करेंगे।

    डी) आपने किस देश को अपने उत्पादों की आपूर्ति की है?
    हमने थाईलैंड, चीन ताइवान, वियतनाम, भारत, दक्षिण अफ्रीका, सूडान, पेरू, ब्राजील, त्रिनिदाद और टोबैगो, कुवैत, कतर, श्रीलंका, पाकिस्तान, रोमानिया, फ्रांस, स्पेन, जर्मनी, बेल्जियम, यूक्रेन आदि को आपूर्ति की है। (आंकड़े) यहां केवल नवीनतम 5 वर्षों के हमारे ग्राहक शामिल हैं।)

    ई) मैं सामान नहीं देख सकता या सामान छू नहीं सकता, मैं इसमें शामिल जोखिम से कैसे निपट सकता हूं?
    हमारी गुणवत्ता प्रबंधन प्रणाली डीएनवी द्वारा सत्यापित आईएसओ 9001:2015 की आवश्यकता के अनुरूप है।हम आपके विश्वास के बिल्कुल लायक हैं।हम आपसी विश्वास बढ़ाने के लिए परीक्षण आदेश स्वीकार कर सकते हैं।
