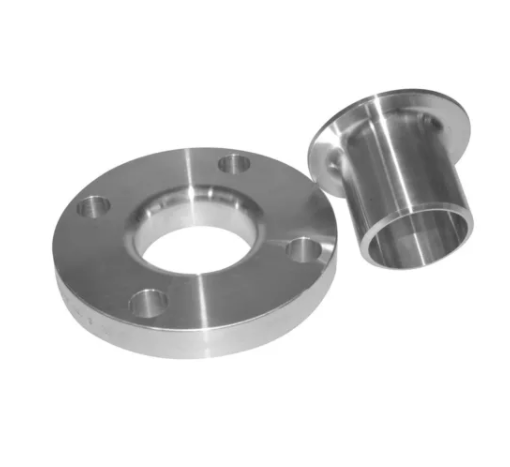

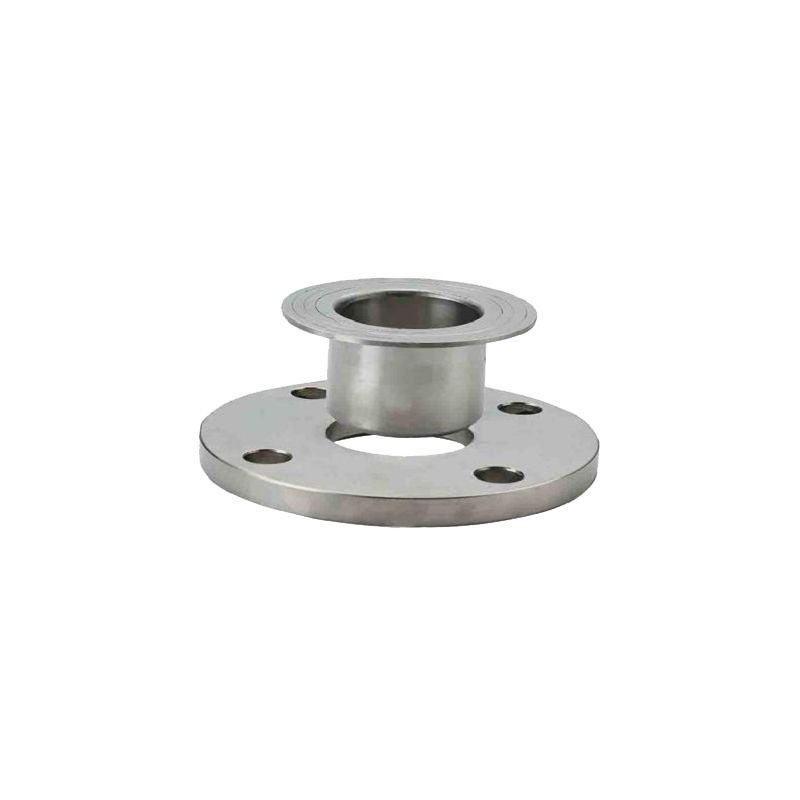

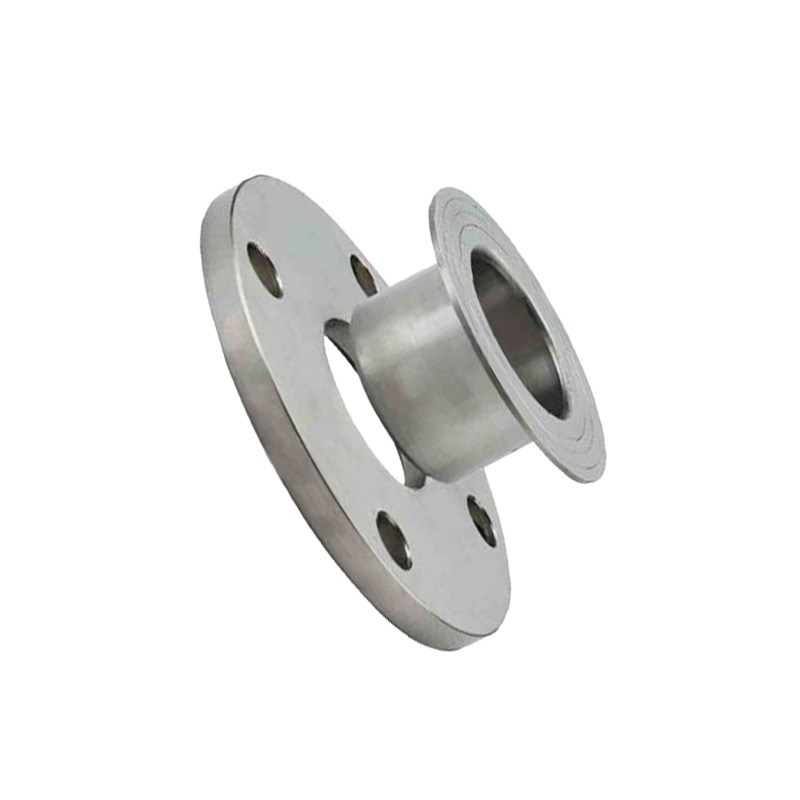

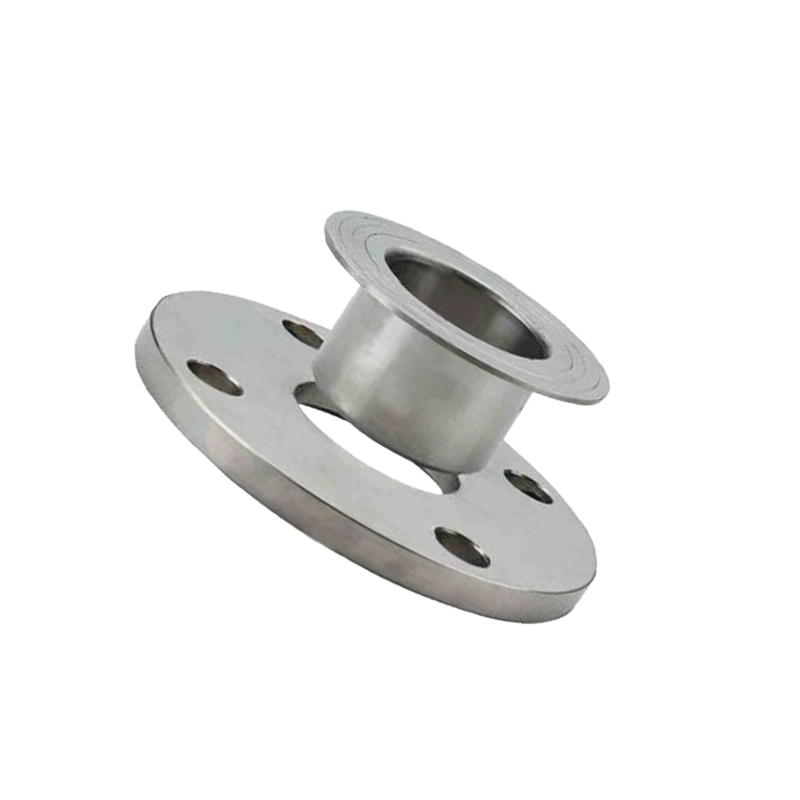

एएसएमई बी16.5 कार्बन स्टेनलेस स्टील लैप ज्वाइंट निकला हुआ किनारा
उत्पाद वर्णन
द लैप जॉइंटनिकला हुआएक चल निकला हुआ किनारा टुकड़ा है, जो आम तौर पर जल आपूर्ति और जल निकासी सहायक उपकरण से मेल खाता है।जब कारखाना कारखाना छोड़ता है, तो विस्तार जोड़ के प्रत्येक छोर पर एक निकला हुआ किनारा होता है।लैप जॉइंट फ्लैंज का उपयोग करने का उद्देश्य आम तौर पर सामग्री को बचाना है।इसकी संरचना को दो भागों में बांटा गया है।पाइप भाग का एक सिरा पाइप से जुड़ा होता है, और दूसरे सिरे को बट वेल्डिंग रिंग में बनाया जाता है।निकला हुआ किनारा निम्न-श्रेणी की सामग्री से बना है, और पाइप का हिस्सा पाइप के समान सामग्री से बना है, ताकि सामग्री को बचाया जा सके।
लैप जॉइंट फ्लैंज की विशिष्टता
| प्रकार | गोद संयुक्त निकला हुआ किनारा |
| OD | 15मिमी-6000मिमी |
| दबाव | 150#-2500#,PN0.6-PN400,5K-40K,API 2000-15000 |
| मानक | एएनएसआई बी16.5, ईएन1092-1, एसएबीए1123, जेआईएस बी2220, डीआईएन, गोस्ट, यूएनआई, एएस2129, एपीआई 6ए, आदि। |
| दीवार की मोटाई | SCH5S, SCH10S, SCH10, SCH40S,STD, XS, XXS, SCH20,SCH30,SCH40, SCH60, SCH80, SCH160, XXS और आदि। |
| सामग्री | स्टेनलेस स्टील: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H,A182F316Ti, A403 WP317, 904L, 1.4301,1.4307,1.4401,1.4571,1.4541, 254एमओ और आदि। कार्बन स्टील: A105, A350LF2, Q235, St37, St45.8, A42CP, E24, A515 Gr60, A515 Gr 70 |
| डुप्लेक्स स्टेनलेस स्टील: UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 और आदि। पाइपलाइन स्टील: A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80 आदि। | |
| निकेल मिश्र धातु: इनकोल600, इनकोल625, इनकोल690, इनकोलॉय800, इनकोलॉय 825, इनकोलॉय 800एच, सी22, सी-276, मोनेल400, अलॉय20 आदि। सीआर-मो मिश्र धातु: A182F11, A182F5, A182F22, A182F91, A182F9, 16mo3 आदि। | |
| आवेदन | पेट्रोकेमिकल उद्योग; विमानन और एयरोस्पेस उद्योग; फार्मास्युटिकल उद्योग; गैस निकास; बिजली संयंत्र; जहाज निर्माण; जल उपचार, आदि। |
| लाभ | तैयार स्टॉक, तेज़ डिलीवरी समय; सभी आकारों में उपलब्ध, अनुकूलित; उच्च गुणवत्ता |
उत्पाद प्रदर्शन

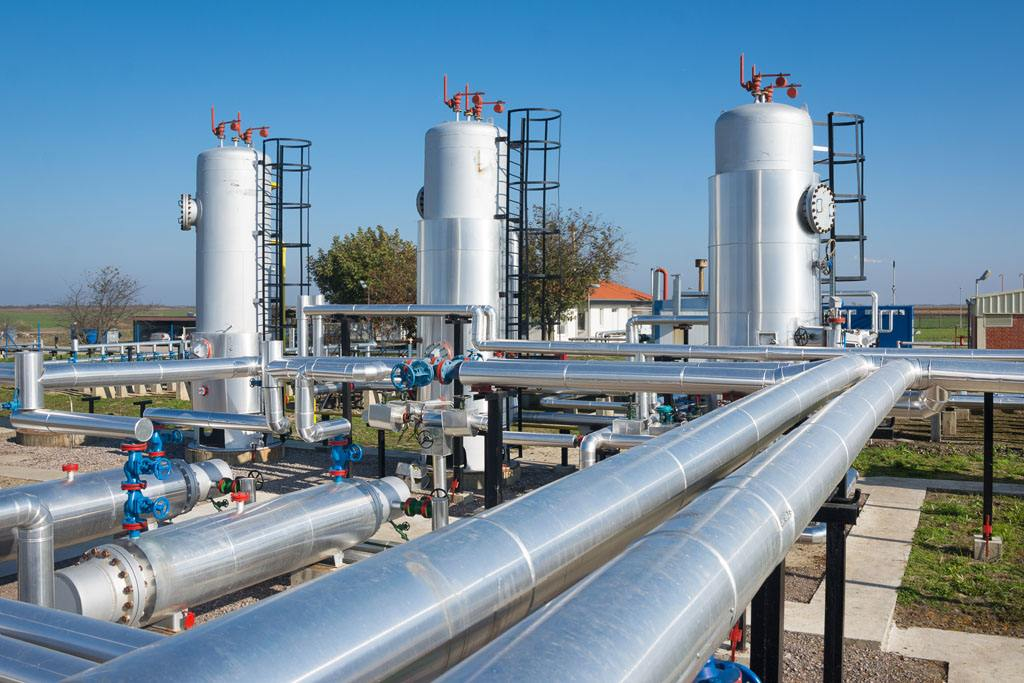

फ्लैंज का अनुप्रयोग
निर्माण,
पेट्रोलियम,
रसायन उद्योग,
जहाज निर्माण,
कागज बनाना,
धातुकर्म,
जल आपूर्ति एवं सीवेज कार्य,
हल्का और भारी उद्योग,
नलसाजी और बिजली आदि
लूज़ फ्लैंज (लैप ज्वाइंट फ्लैंज) क्या है?
ढीले फ्लैंज (लैप ज्वाइंट फ्लैंज) का कनेक्शन वास्तव में वेल्डिंग द्वारा प्राप्त किया जाता है।
अंतर यह है कि इस प्रकार के फ्लैंज को सीधे पाइप के साथ वेल्डेड नहीं किया जाता है, इसके बजाय पाइप के साथ वेल्डेड सहायक घटक (जैसे स्टब एंड) का उपयोग किया जाता है, और फिर सहायक घटक और गैसकेट को एक कनेक्टिंग बोल्ट द्वारा संपीड़ित किया जाता है।और फ्लैंज (लूज फ्लैंज) स्वयं माध्यम से नहीं जुड़ता है।
फ्लैट वेल्डिंग और बट वेल्डिंग दोनों उपलब्ध हैं।
फ़ायदा
1. कुल लागत की बचत.जब पाइप सामग्री विशेष और महंगी होती है, तो निकला हुआ किनारा की उसी सामग्री को वेल्डिंग करना महंगा होता है।आप ढीला निकला हुआ किनारा चुन सकते हैं.(निकला हुआ किनारा एक अलग सामग्री हो सकता है, केवल सहायक घटक सामग्री की आवश्यकता पाइप सामग्री के समान है)।
2. बोल्ट के छेद को आसानी से संरेखित करने के लिए इस फ्लैंज को घुमाया जा सकता है, और बड़े व्यास वाले पाइपों पर इसे स्थापित करना आसान है।
3. उन स्थानों के लिए उपयुक्त जहां सफाई या निरीक्षण के लिए पाइपों को बार-बार अलग करने की आवश्यकता होती है।या यदि आप फ्लैंज बोल्ट छेद को संरेखित करना चाहते हैं, तो इसे केवल पाइप को घुमाए बिना फ्लैंज को मोड़ने की आवश्यकता है।
निकला हुआ किनारा प्रकार
गर्दन जोड़ना
इस फ़्लैंज को सिस्टम में उसकी गर्दन पर परिधिगत रूप से वेल्ड किया जाता है जिसका अर्थ है कि बट वेल्डेड क्षेत्र की अखंडता की रेडियोग्राफी द्वारा आसानी से जांच की जा सकती है।पाइप और फ्लैंज दोनों के बोर मेल खाते हैं, जिससे पाइपलाइन के अंदर अशांति और कटाव कम हो जाता है।इसलिए महत्वपूर्ण अनुप्रयोगों में वेल्ड नेक को प्राथमिकता दी जाती है
पाइपलाइन के अंदर कटाव.इसलिए महत्वपूर्ण अनुप्रयोगों में वेल्ड नेक को प्राथमिकता दी जाती है।
पर पर्ची
इस फ़्लैंज को पाइप के ऊपर खिसकाया जाता है और फिर फ़िललेट को वेल्ड किया जाता है।निर्मित अनुप्रयोगों में स्लिप-ऑन फ्लैंज का उपयोग करना आसान है।
अंधा
इस फ़्लैंज का उपयोग पाइपलाइनों, वाल्वों और पंपों को खाली करने के लिए किया जाता है, इसका उपयोग निरीक्षण कवर के रूप में भी किया जा सकता है।इसे कभी-कभी ब्लैंकिंग फ्लैंज भी कहा जाता है।
सॉकेट वेल्ड
फ़िलेट वेल्डेड होने से पहले पाइप को स्वीकार करने के लिए इस फ़्लैंज को काउंटर बोर किया जाता है।पाइप का बोर और फ्लैंज दोनों एक जैसे हैं इसलिए अच्छा प्रवाह गुण देते हैं।
लड़ी पिरोया हुआ
इस निकला हुआ किनारा को या तो थ्रेडेड या स्क्रूड कहा जाता है।इसका उपयोग कम दबाव, गैर-महत्वपूर्ण अनुप्रयोगों में अन्य थ्रेडेड घटकों को जोड़ने के लिए किया जाता है।वेल्डिंग की आवश्यकता नहीं है.
लैप जॉइंट
इन फ्लैंजों का उपयोग हमेशा या तो एक स्टब सिरे या टाफ्ट के साथ किया जाता है जिसे पाइप में बट वेल्ड किया जाता है और इसके पीछे फ्लैंज ढीला होता है।इसका मतलब है कि स्टब एंड या टैफ़्ट हमेशा चेहरा बनाता है।लैप जोड़ को कम दबाव वाले अनुप्रयोगों में पसंद किया जाता है क्योंकि इसे आसानी से इकट्ठा और संरेखित किया जाता है।लागत कम करने के लिए इन फ्लैंजों की आपूर्ति बिना हब और/या उपचारित, लेपित कार्बन स्टील में की जा सकती है।
रिंग प्रकार का जोड़
यह उच्च दबाव पर लीक प्रूफ फ्लैंज कनेक्शन सुनिश्चित करने की एक विधि है।सील बनाने के लिए एक धातु की अंगूठी को निकला हुआ किनारा के चेहरे पर एक हेक्सागोनल खांचे में संपीड़ित किया जाता है।इस जुड़ने की विधि को वेल्ड नेक, स्लिप-ऑन और ब्लाइंड फ्लैंज पर नियोजित किया जा सकता है।
1.श्रिंक बैग-> 2.छोटा बॉक्स-> 3.कार्टन-> 4.मजबूत प्लाईवुड केस
हमारे भंडारण में से एक
लोड हो रहा है
पैकिंग एवं शिपमेंट
1.पेशेवर कारख़ाना।
2. परीक्षण आदेश स्वीकार्य हैं।
3. लचीली और सुविधाजनक लॉजिस्टिक सेवा।
4. प्रतिस्पर्धी कीमत।
5.100% परीक्षण, यांत्रिक गुणों को सुनिश्चित करना
6. व्यावसायिक परीक्षण।
1. हम संबंधित उद्धरण के अनुसार सर्वोत्तम सामग्री की गारंटी दे सकते हैं।
2. डिलीवरी से पहले प्रत्येक फिटिंग पर परीक्षण किया जाता है।
3. सभी पैकेज शिपमेंट के लिए उपयुक्त हैं।
4. सामग्री की रासायनिक संरचना अंतरराष्ट्रीय मानक और पर्यावरण मानक के अनुरूप है।
ए) मैं आपके उत्पादों के बारे में अधिक जानकारी कैसे प्राप्त कर सकता हूं?
आप हमारे ईमेल पते पर एक ईमेल भेज सकते हैं।हम आपके संदर्भ के लिए हमारे उत्पादों की सूची और तस्वीरें प्रदान करेंगे। हम पाइप फिटिंग, बोल्ट और नट, गास्केट आदि की आपूर्ति भी कर सकते हैं। हमारा लक्ष्य आपका पाइपिंग सिस्टम समाधान प्रदाता बनना है।
बी) मैं कुछ नमूने कैसे प्राप्त कर सकता हूं?
यदि आपको आवश्यकता है, तो हम आपको निःशुल्क नमूने प्रदान करेंगे, लेकिन नए ग्राहकों से एक्सप्रेस शुल्क का भुगतान करने की अपेक्षा की जाती है।
सी) क्या आप अनुकूलित हिस्से प्रदान करते हैं?
हाँ, आप हमें चित्र दे सकते हैं और हम उसके अनुसार निर्माण करेंगे।
डी) आपने किस देश को अपने उत्पादों की आपूर्ति की है?
हमने थाईलैंड, चीन ताइवान, वियतनाम, भारत, दक्षिण अफ्रीका, सूडान, पेरू, ब्राजील, त्रिनिदाद और टोबैगो, कुवैत, कतर, श्रीलंका, पाकिस्तान, रोमानिया, फ्रांस, स्पेन, जर्मनी, बेल्जियम, यूक्रेन आदि को आपूर्ति की है। (आंकड़े) यहां केवल नवीनतम 5 वर्षों के हमारे ग्राहक शामिल हैं।)
ई) मैं सामान नहीं देख सकता या सामान छू नहीं सकता, मैं इसमें शामिल जोखिम से कैसे निपट सकता हूं?
हमारी गुणवत्ता प्रबंधन प्रणाली डीएनवी द्वारा सत्यापित आईएसओ 9001:2015 की आवश्यकता के अनुरूप है।हम आपके विश्वास के बिल्कुल लायक हैं।हम आपसी विश्वास बढ़ाने के लिए परीक्षण आदेश स्वीकार कर सकते हैं।
